كيف نضبط أجهزة الآلة ” الحصادة الدراسة ” ؟

الرسم 12 : ضبط المسافة بين الدرّاس و الجرن
شارك هذه المقالة مع أصدقائك!

قبل كل شيء يجب التقيد بالقواعد الثلاثة الآتية :

# اتبعوا النصائح و الإرشادات الموجودة في كتيب استعمال الآلة ( يجب قرائته بتمعن ) و تلك التي تلقيتموها من تقني خدمة ما بعد البيع.

# قوموا بضبط واحد كل مرة، لا تضبطوا عدة أجهزة في المرة الواحدة.

# تأكدوا من نضج الغلة و من رطوبتها ( رظوبة الحبوب : 13٪ للحبوب الخريفية < تنكسر بشكل قاطع تحت ضغط الأسنان >، 15 ٪ عباد الشمس …).

قضيب القطع :

1 – يجب على النقطة الميتة لسكين القطع ( النقطة التي تصبح فيها سرعة القضيب تساوي الصفر خلال حركته الترددية ) أن تتطابق مع ” أصبع ” قضيب القطع ( أنظر الرسم 5 ).

2 – ضبط علو قضيب القطع : هي أصغر نقطة تسمح بها حالة  و نوعية سطح التربة.

الرسم 5 : طريقة ضبط قضيب القطع
الرسم 5 : طريقة ضبط قضيب القطع

الفرّاق :

1 – الفراق الرئيسي ( أنظر الرسم 6 ) يضبط بعلو يقارب أصابع اليد ( 12 سنتيم ) فوق سطح الأرض. و تترك حركته حرة فيما يزيد على هذا العلو.

الرسم 6: الفرّاق
الرسم 6: الفرّاق

2 – الفرّاقين الداخليين يضبطان في أقصى نقطة كلما كان الزرع مستلقى على الأرض ( مُنْحني ) ، ذلك لتفادي تكدس الغلة بين اللولب و الجانب العمودي لطاولة القطع.

3 – الفرّاقين الخارجيين يفرقان بين الغلة المُنْحنية داخل الممر الحالي و تلك المُنْحنية الموجودة في الممر القادم ( أنظر الرسم 7 ).

الرسم 7 :  مهمة لفراقين الثانويين
الرسم 7 : مهمة لفراقين الثانويين

طاحونة المِحصدة :

1 – يجب التأكد من أن الطاحونة و قضيب القطع متوازيين عموديا و أفقيا.

2 – مع الغلة المائلة أو المتخبلة يستحسن تقريب طاحونة المِحصدة من قضيب القطع.

3 – يجب ضبط علو الطاحونة حتى تمر أدرعها بما يقارب أصبع اليد ( 12 سنتيم ) تحت السنبل ( أنظر الرسم 8 ).

الرسم 8 : ضبط علو الطاحونة
الرسم 8 : ضبط علو الطاحونة

4 – يجب ضبط سرعة دوران الطاحونة حسب حالة الغلة ( أنظر الرسم 9 ).

الرسم 9 : ضبط سرعة الطاحونة
الرسم 9 : ضبط سرعة الطاحونة

5- يجب ضبط اتجاه أصابع الطاحونة حسب حالة الغلة ( أنظر الرسم 10 ).

الرسم 10 : ضبط اتجاه أصابع الطاحونة
الرسم 10 : ضبط اتجاه أصابع الطاحونة

لولب الإمداد :

1 –  ضبط التوازي و البعد ( 8 إلى 12 سنتمتر حسب نوع الغلة ) بين اللولب و قعر طاولة الحصاد.

2 – ضبط قيمة و وقت خروج الأصابع ( أنظر الرسم 11) حتى لا تلتف الغلة باللولب.

الرسم 11 : ضبط أصابع لولب الإمداد
الرسم 11 : ضبط أصابع لولب الإمداد

3 – ضبط ضغط نوابض جهاز الأمان.

4 – ضبط ضغط سلسلتي الرافعة حتى لا تحتّك بقعر الرافعة.

الدّراس :

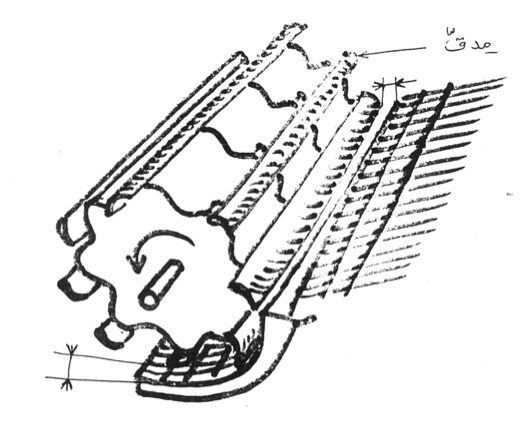

1 – ضبط المسافة بين الدّراس و الجرن السلة. الدخول : أكبر طول للحبوب.الخروج : أكبر عرض للحبوب ( الرسم 12 ).

الرسم 12 : ضبط المسافة بين الدرّاس و الجرن
الرسم 12 : ضبط المسافة بين الدرّاس و الجرن

2 –  ضبط سرعة الدرّاس : البدأ بالقيم المحددة من طرف المصَنِّع و البحث عن ضبط دقيق يلائم الشروط المحلية الحالية باتباع الطريقة التالية  ( الرسم 13 ).

الرسم 13 : مقاربة الضبط الشامل الدرّاس و الجرن
الرسم 13 : مقاربة الضبط الشامل الدرّاس و الجرن

مروحة جهاز التنظيف :

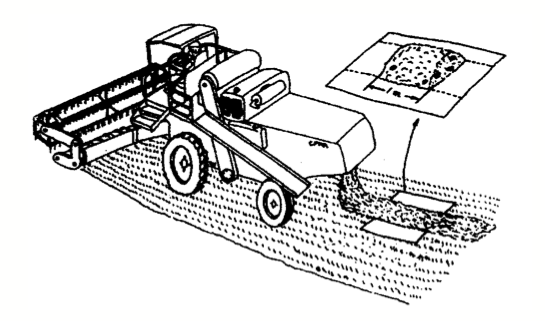

1 – ضبط سرعة المروحة بشكل لا تبقى معه الحبوب غير منظفة ( في حالة الريح القليلة ) أو تُرمى معه الحبوب خارج الآلة ( في حالة الريح القوية ) ( أنظر الرسم 14 ).

الرسم 14 : طريقة ضبط الريح
الرسم 14 : طريقة ضبط الريح

2 – ضبط اتجاه الريح.

الغرابيل :

1 –  اختيار نوع الغرابيل الملائمة للغلة.

2 – ضبط فتح الغرابيل ( فتح كبير : حبوب غير منظفة، فتح صغير : حبوب متكسرة و انسداد ثقب الغرابيل.
